Neue Tiefbauwerkzeuge für Civil 3D Projekte in der Autodesk Construction Cloud

Nutzen Sie schon die Autodesk Construction Cloud (ACC) und Autodesk Docs? Dann profitieren Sie jetzt von den neuen Tiefbauwerkzeuge für Civil 3D Projekte. Mit diesen Werkzeugen lassen sich Entwurfsprüfungen für Infrastruktur- und Tiefbauprojekte direkt in der ACC durchführen.

Voraussetzung ist ein Autodesk Civil 3D Projekt, welches mindestens ein DGM und eine Achse (Mittelliniengeometrie) mit Querprofillinien enthält. Noch deutlicher wird der Nutzen aber, wenn ein Strassenbauprojekt mit einem 3D Profilkörper vorliegt. Gehen Sie wie folgt vor:

1. Speichern Sie ein Civil 3D Projekt in Autodesk Docs. Nutzen Sie dazu den Autodesk Desktop Connector und die direkte Verbindung zwischen der Desktopapplikation und der Cloud. Alternativ können Sie die Funktion «Dateien und Referenzen hochladen» im Desktop Connector nutzen oder Dateien direkt über die Oberfläche von Autodesk Docs laden.

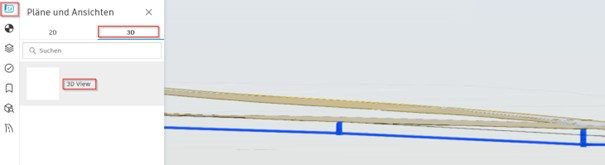

2. Öffnen Sie in Autodesk Docs die Zeichnung und wechseln Sie im linken Navigationsmenü des Viewers auf «Pläne und Ansichten» und wählen auf der Registerkarte 3D eine 3D Ansicht aus. Die neuen Tiefbauwerkzeuge erscheinen unten links auf der Leiste.

3. Wechseln Sie zu den Tiefbauwerkzeugen.

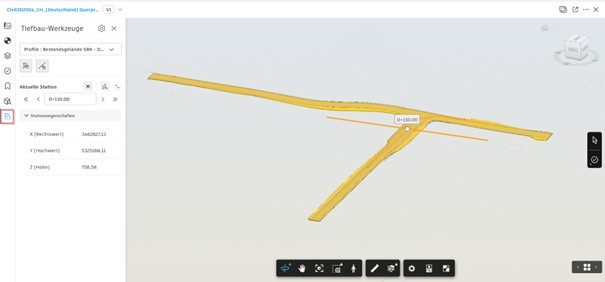

4. Sie sehen im Viewer Ihr Projekt und auf der rechten Seite eine Übersicht mit den Civil 3D DGMs und Profilen sowie Werkzeugen zur Stationsbearbeitung.

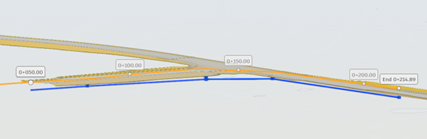

5. Ihnen stehen Werkzeuge zur Stationsverfolgung und Segmentierung des Strassenkörpers zur Verfügung. Auf ausgewählte Stationen kann gezoomt werden und ein Schnitt gelegt werden.

6. In den Messwerkzeugen von Autodesk Docs besteht seit Kurzem übrigens die Möglichkeit, Punktkoordinaten im Modell abzugreifen und anschreiben zu lassen. Rufen Sie dazu unter den Messwerkzeugen das Werkzeug »Punktkoordinate» und wählen Sie in Ihrem Modell einen beliebigen Punkt. Diese Funktion ist sowohl bei Tiefbau-, als auch bei Hochbauprojekten nützlich.




Profitieren Sie von den Tiefbauwerkzeuge als Bauingenieur, in dem Sie Entwürfe direkt in Autodesk Docs überprüfen und bewerten und leicht Feedback geben können. Die Tiefbauwerkzeuge ermögliche allen Projektbeteiligten den Zugang zu wichtigen Modellinformationen, ohne dass eine spezielle Software erforderlich ist.
