Externe Referenz in AutoCAD: Civil 3D-Objekte werden nicht angezeigt

Um DWG-Dateien mit Civil 3D-Objekten in AutoCAD anzeigen zu können, ist die Installation des Civil 3D Object Enabler erforderlich. Dies gilt sowohl für das Öffnen als auch das Zuordnen als externe Referenz. Der Civil 3D Object Enabler steht jedem Abonnenten von AutoCAD über das Autodesk Konto zum Download zur Verfügung.

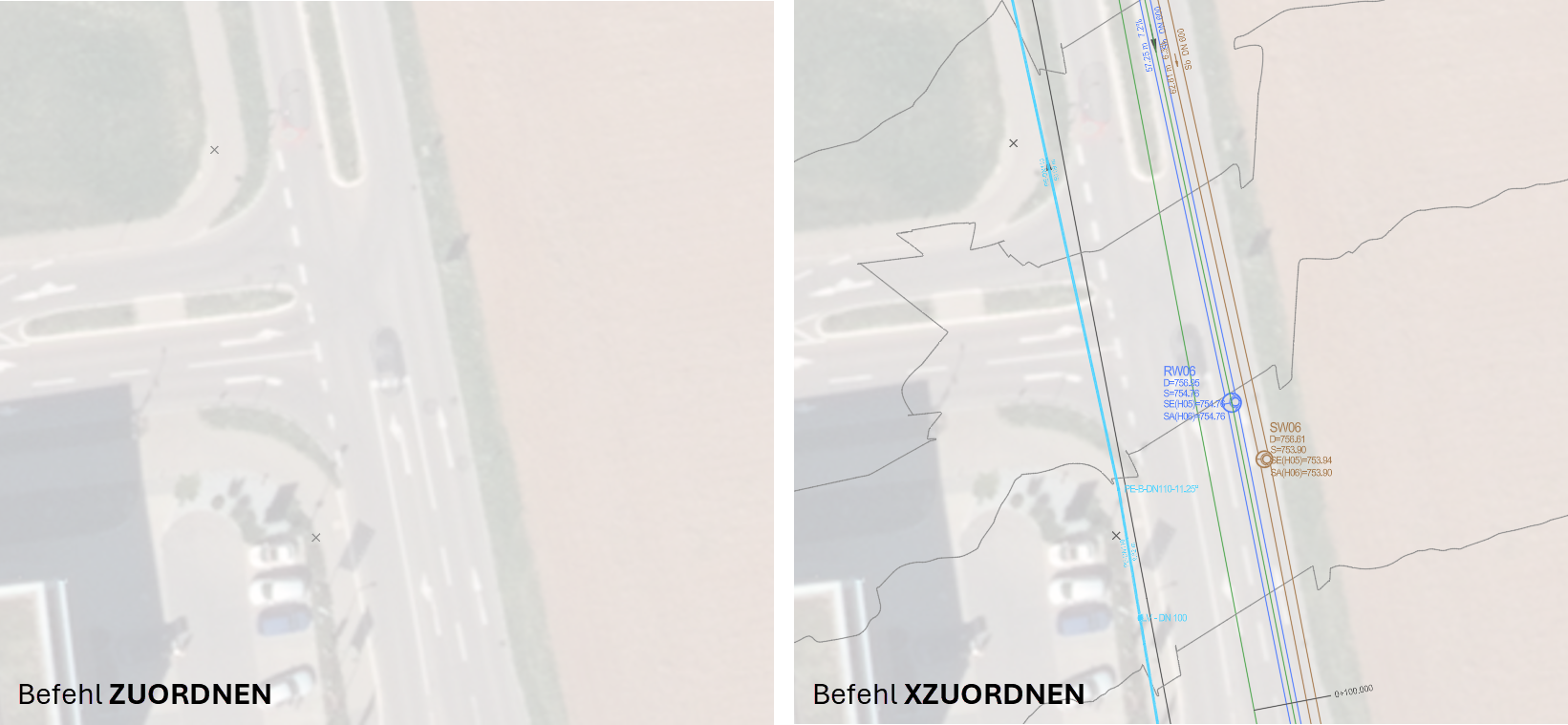

Sie haben den Civil 3D Object Enabler installiert, eine Civil 3D-Zeichnung in AutoCAD als externe Referenz angehängt und die Civil 3D-Objekte werden trotzdem nicht oder unvollständig angezeigt? Dann haben Sie die externe Referenz über den Befehl ZUORDNEN hinzugefügt. Lösen Sie die Referenz und laden sie mit dem Befehl XZUORDNEN (Kurzbefehl XZ) bzw. über die Palette Externe Referenzen erneut.

Die Civil 3D-Objekte sind anschließend in der Zeichnung zu sehen.
