Zeichnungen mit AutoCAD Drawing Cleanup Utility bereinigen

In einer Zeichnung können sich mit der Zeit ungenutzte Daten ansammeln, welche die Leistung der Zeichnung beeinträchtigen. Dazu gehören u.a. Blöcke, Linientypen und Layer, die z.B. durch die Übernahme von externen Daten in das Projekt gelangen. Um diese ungenutzten Daten zu entfernen, sollte eine Zeichnung immer wieder bereinigt werden. In AutoCAD steht dafür der Befehl BEREINIG zur Verfügung. Diesen Befehl können Sie allerdings nur ausführen, wenn die Zeichnung geöffnet ist.

Beim AutoCAD Drawing Cleanup Utility handelt es sich um ein eigenständiges Werkzeug, mit dem Sie eine Zeichnung bereinigen können, ohne diese vorher zu öffnen. Es steht für AutoCAD ab Version 2024 in englischer Sprache in Ihrem Autodesk Account unter Plug-Ins zur Verfügung.

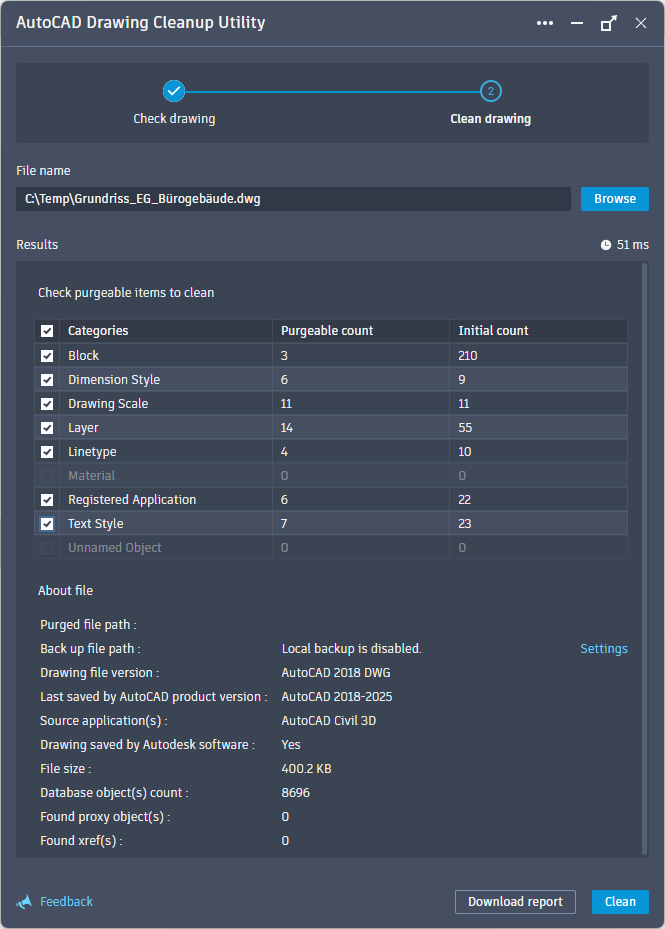

Um eine Zeichnung zu bereinigen, wählen Sie diese im AutoCAD Drawing Cleanup Utility. Die Zeichnung wird geprüft und die bereinigbaren Elemente werden angezeigt. Im Abschnitt Results wählen Sie die Kategorien, die bereinigt werden sollen und klicken anschließend auf Clean. Zu beachten ist, dass hier immer nur ganze Kategorien gewählt werden können und es nicht möglich ist, einzelne Elemente in der Zeichnung zu belassen, wie es beim Befehl BEREINIG der Fall ist.

In den Einstellungen zum Befehl kann noch festgelegt werden, ob vor dem Bereinigen der Befehl PRÜFUNG (AUDIT) ausgeführt werden soll. Ebenso ist es bei lokal gespeicherten Dateien möglich, die Sicherung zu deaktivieren, so dass keine Sicherungskopie vor dem Durchführen der Bereinigung erstellt wird.

Im Gegensatz zum Befehl BERINIG kann das AutoCAD Drawing Cleanup Utility auch Zeichnungsmaßstäbe und registrierte Anwendungen löschen. Allerdings fehlen andere Kategorien wie z.B. Symbole und Tabellenstile.

Egal ob klassisches Vorgehen, das neue AutoCAD Drawing Cleanup Utility oder auch eine Kombination aus beiden: Nutzen Sie diese Funktionen, um Ihre Projekte sauber, stabil uns schnell zu halten.
