Erweitertes Materialsortiment für die Kanalplanung in Civil 3D 2022/2023

Im Country Kit ab der Version Civil 3D 2022 wurden im Materialsortiment für die Kanalplanung bei Haltungen und Schächten eine Reihe von Eigenschaften hinzugefügt (vgl. hierzu Autodesk Civil 3D 2022 CountryKit Germany – Whats new?). Um die Komponenten mit den zusätzlichen Eigenschaften nutzen zu können, sind ergänzend zur Installation des Country Kits weitere Schritte erforderlich.

Zunächst muss eine Datei verschoben und umbenannt werden:

• Autodesk Civil 3D schließen.
• Explorer öffnen und zu folgendem Dateispeicherort navigieren: C:\ProgramData\Autodesk\C3D 2023\deu\Pipes Catalog\DACH_Aecc Shared Content
• Kopieren der Datei DACH_AeccPartParamCfg.xml
• Dann zu folgendem Ordner navigieren: C:\ProgramData\Autodesk\C3D 2023\deu\Pipes Catalog\Aecc Shared Content
• Dort die vorhandene Datei AeccPartParamCfg.xml umbenennen in AeccPartParamCfg_xml.bak
• Die zuvor kopierte Datei einfügen.
• Umbenennen der Datei DACH_AeccPartParamCfg.xml in AeccPartParamCfg.xml

Die Komponentenkataloge sollten automatisch aktualisiert werden. Ist dies nicht der Fall, ist eine Aktualisierung der Kataloge über den Komponenten-Builder erforderlich. Führen Sie dazu die folgenden Schritte aus:

• Autodesk Civil 3D öffnen.
• Den Komponenten-Builder aus dem erweiterten Bereich der Gruppe Entwurf in der Multifunktionsleiste starten.

• Jeweils den Katalog für Haltung sowie Schacht/Bauwerk regenerieren.

Die Komponenten mit den zusätzlichen Eigenschaften stehen nun zur Verfügung. Werden allerdings die im Country Kit für Civil 3D 2022 ergänzten Beschriftungsstile für Haltungen (zu erkennen am Namenszusatz [2022]) in Kombination mit den vorhandenen Komponentenlisten verwendet, werden die Haltungen unvollständig beschriftet:

Eine korrekte Beschriftung erfolgt nur, wenn eine neue Komponentenliste verwendet wird. Zur Erstellung einer neuen Komponentenliste gehen Sie wie folgt vor:

• Autodesk Civil 3D öffnen.
• Den Befehl Netzkomponentenliste erstellen aus dem erweiterten Bereich der Gruppe Entwurf in der Multifunktionsleiste aufrufen.

• Auf die Registerkarte Haltungen bzw. Schächte/Bauwerke wechseln und über das Kontextmenü den Befehl Komponentenfamilie hinzufügen ausführen.

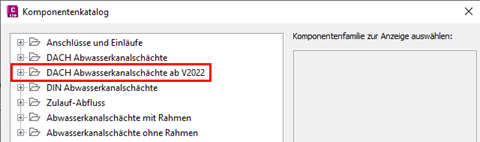

• Im folgenden Fenster Komponentenkatalog können Komponenten aus den neuen Katalogen gewählt werden.

• Anschließend den einzelnen Komponenten über das Kontextmenü die benötigen Größen hinzufügen.

Jetzt lassen sich die neuen Komponenten auch in Kombination mit den im Country Kit für Civil 3D 2022 ergänzten Beschriftungsstilen verwenden:
