Architektur

Autodesk Revit – Objekte in runder Umgebung platzieren

Sicher wissen Sie schon, dass Objekte in Autodesk Revit mit Hilfe der Leertaste an schräg liegenden, aber auch an runden Objekten ausgerichtet werden können, wie z.B. Wänden:

bild 1

Ein häufig auftretendes Problem stellt hier das Platzieren mit einem bestimmten Abstand dar. An geraden Kanten ist das noch gut zu bewältigen, da hier mit der temporären Bemaßung gearbeitet werden kann.

bild 2

An einer runden Wand gestaltet sich das allerdings etwas schwieriger. Deshalb haben wir einen kleinen Workaround entwickelt, damit Ihnen diese Aufgabe in Zukunft leichter von der Hand geht.

Mit Hilfe von Detaillinien können Sie über die Bemaßung einen bestimmten Abstand oder gleichmäßige Abstände erstellen und an diesen wiederum die Objekte platzieren.

Gleichmäßige Abstände ohne bestimmten Wert:

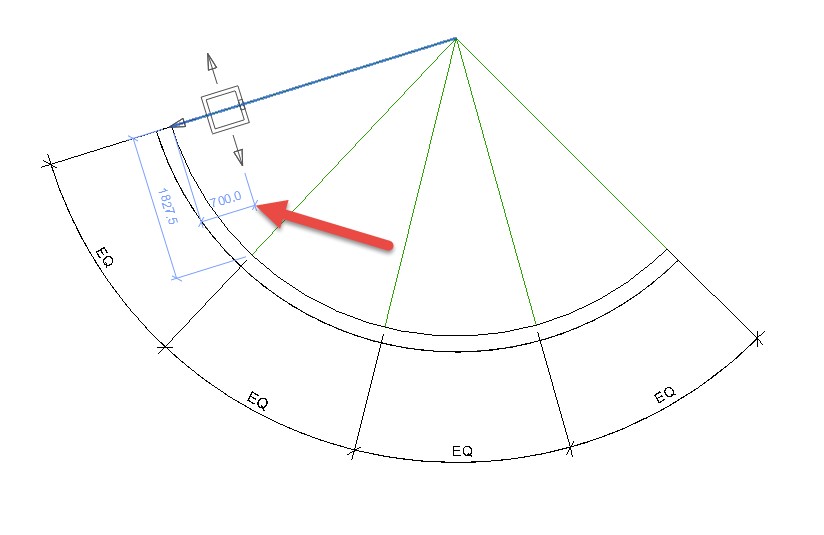

Gleichmäßige Abstände mit Wertangabe:
