Autodesk Revit: Geländerpfosten an Treppengeländern effizienter konstruieren und planen

Die Planung von Treppengeländern und Treppen gehört in Autodesk Revit nicht gerade zu den einfachsten Aufgaben. Das liegt u.a. daran, dass man einiges über Vorplanung, Entwurf und Praxis in diesem Bereich wissen muss und die mögliche Komplexität in eine 3D-Software überführen möchte. Revit soll hier in der Planung und Durchführung mit vielen Funktionen, Parametern und vor allem der 3D-Modellierung effektiv unterstützen.

Da es sich bei den Geländern um Systemfamilien handelt, ist man zuerst auf die Funktionen beschränkt, die Autodesk zur Verfügung stellt. Sollte man mit den Funktionen und Möglichkeiten nicht auskommen, besteht die Möglichkeit, eine flexible Projektfamilie oder eine individuelle Familie zu erstellen.

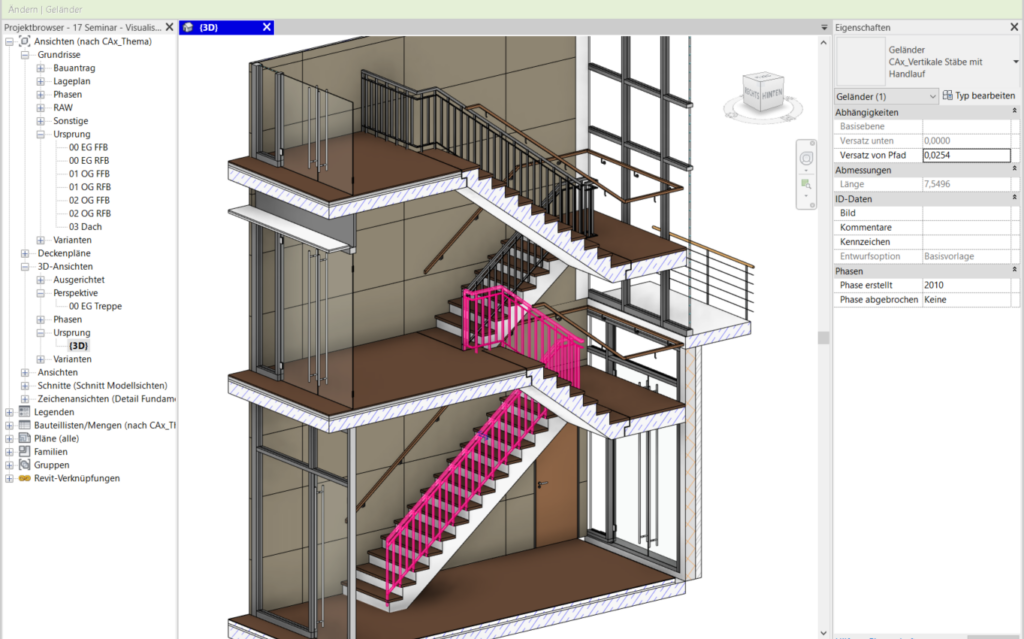

Oft scheitern die Anwender aber an fehlendem Know-how, oder sie haben keinen ausreichenden Überblick über sämtliche Funktionen. Treppengeländer haben viele Einstellungen und damit verbundene Funktionen. Das Ergebnis ist in den meisten Fällen sehr individuell. Das Ziel sollte aber in jedem Fall sein, durch optimale Steuerung zu einem durchgängigen Geländer zu kommen. So ähnlich wie in diesem Beispiel:

In diesem Beitrag soll es aber nicht um den gesamten Umfang und die Vielfalt aller Einstellungen/Funktionen in Revit gehen. Vielmehr möchten wir Ihnen wertvolle Tipps zum Umgang mit den wichtigsten Funktionen geben. Und wir möchten Ihnen eine Funktion zeigen, die vielen Anwendern nicht bekannt ist.

Geländerpfosten platzieren

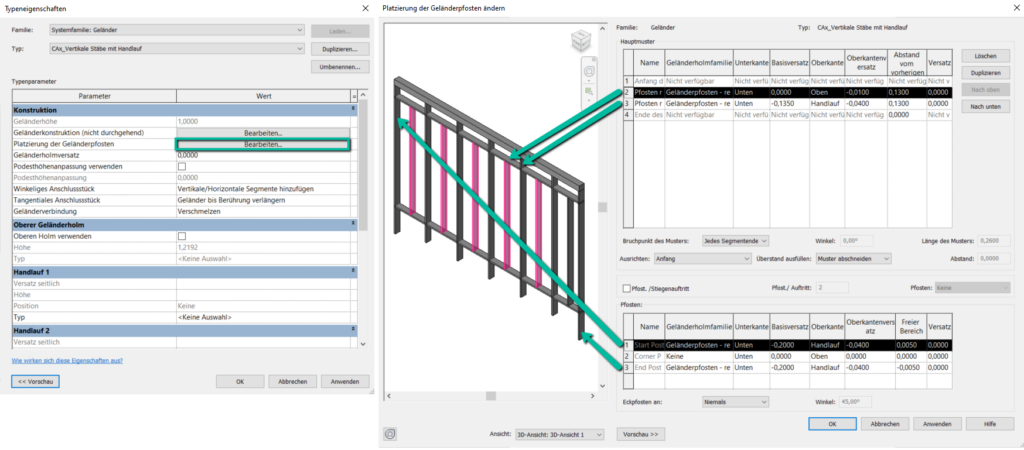

Schauen wir uns zuerst die Geländerpfosten an. Das Ziel hier ist, die Geländerpfosten auf der Stufe zu platzieren – alle 2-3 Stufen oder über einen definierten Abstand. Das ist, wie hier zu sehen, über die Funktion < Platzierung der Geländerpfosten > möglich. Allerdings sind die Pfosten an das Raster gebunden und können manuell nicht verschoben oder gelöscht werden. Das Raster ist mehr oder weniger unveränderbar. Das kommt oft im Treppenauge oder an bestimmten Stellen vor. So muss der Pfosten individuell verschoben oder gelöscht werden.

Dies realisieren die meisten Anwender mit den „einfachen“ Bordmitteln von Revit. Über die Typ-Einstellungen lassen sich viele Parameter steuern:

Das sind die grundsätzlichen Einstellungen, auch wenn noch viele weitere Funktionen zur Verfügung stehen.

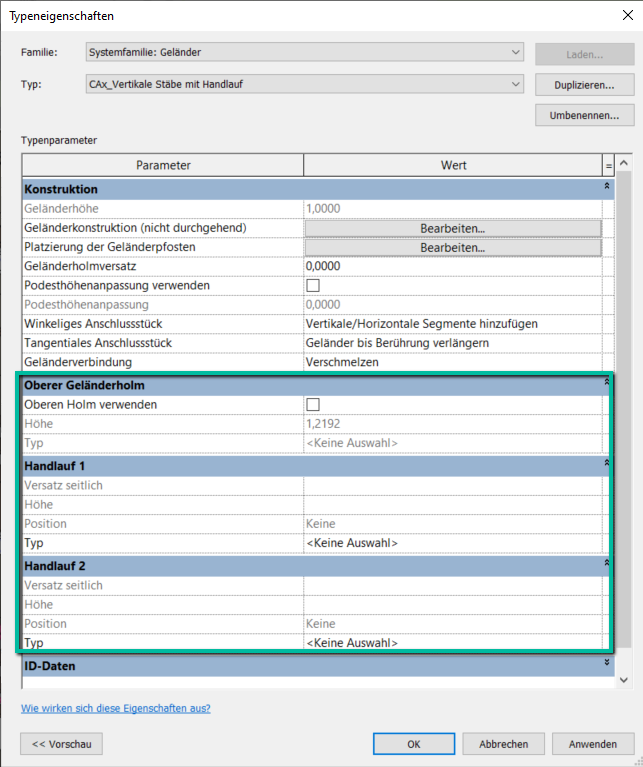

Was Ihnen aber schon vielleicht aufgefallen ist: Die Funktionen „Oberer Geländerholm“, „Handlauf 1“ und „Handlauf 2“ sind in der Architektur-Vorlage von Autodesk nicht bei allen Typen vorhanden:

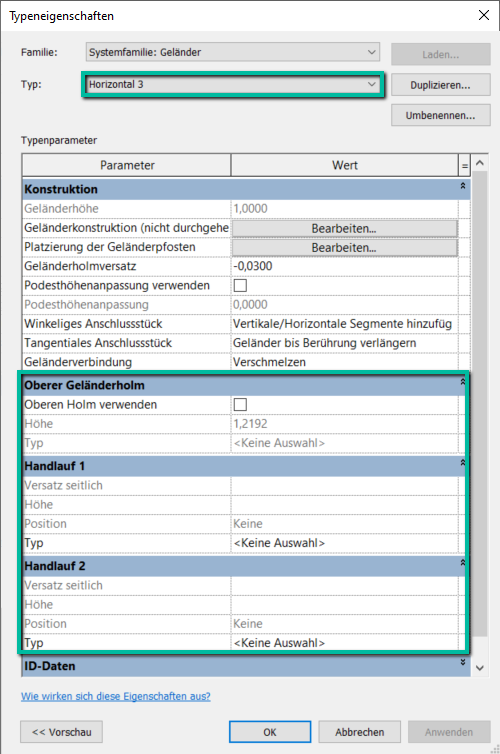

So z.B. bei folgendem Geländertyp „Horizontal 1“:

Hier sind die Einstellung und Funktionen nicht vorhanden. Erst durch das Duplizieren des Typs werden die Funktionen ergänzt:

Und hier kommen wir zur eigentlichen Herausforderung, die weitere Funktionen und Einstellungen mit sich bringen.

Hier sind keine Einstellungen über die „Konstruktion“ definiert.

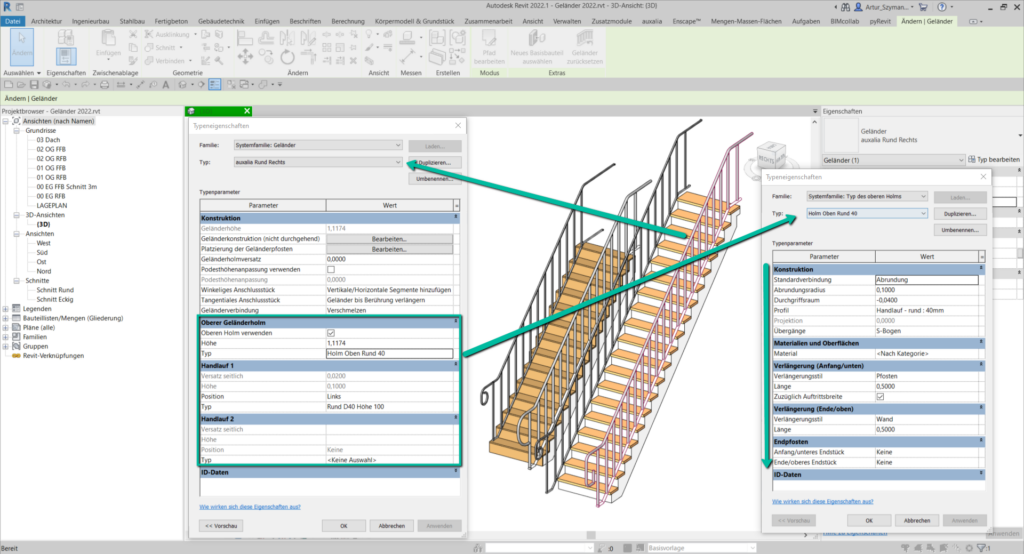

  • Über „Oberer Geländerholm“ kann der Handlauf flexibler definiert werden.
  • „Handlauf 1“ definiert die Geländerpfosten, diese sind ebenfalls flexibler.
  • „Handlauf 2“ erscheint hier nochmal als Zusatz, sollte das Geländer aus 2 unterschiedlichen Geländerpfosten bestehen.

Handlauf 1:
Hier kann der Pfostenabstand vorab definiert werden. Ähnlich wie bei den Fassaden, können hier die Geländerpfosten „entpinnt“ und frei bewegt oder gelöscht werden. Diese Funktion bietet deutlich mehr Flexibilität!

Ist der Pfosten „entpinnt“, kann er nach oben und unten bewegt werden. Er bleibt jedoch in der Begrenzung des Handlaufs. Jeder Pfosten ist mit der TAB-Taste wählbar und somit in seiner Position frei verschiebbar.

Wird der Pfosten nun wieder gepinnt/gesperrt, wandert er an seine ursprüngliche Position.

Handlauf 2:
Der Handlauf kann ebenfalls individueller gestaltet werden. Dazu kann er ebenso mit der TAB-Taste gewählt und frei bearbeitet werden.

Tipp: Die richtige Kategorie für die Pfosten ist Geländer – Stützen.

Bitte beachten Sie: Abzugskörper und unterschiedliche Pfostentypen können und sollten definiert werden, um das obere und untere Ende der Pfosten zu definieren. Ebenso bietet sich ein Winkelparameter an, um die innenliegenden Pfosten im Verlauf des Geländers steuern zu können.

Eine Beispieldatei (.rvt 2022) können Sie sich hier herunterladen.
