Autodesk Design Review: 2D- & 3D-Dateien ohne CAD-Software ansehen, markieren & drucken

Mit dem kostenlosen DWG CAD-Viewer Autodesk Design Review können Teammitglieder, die kein CAD verwenden, auf Konstruktionen zugreifen. Damit lassen sich Prüf- und Abstimmungsprozesse auf dem Desktop realisieren. Sie können Änderungen an Konstruktionen und Zeichnungen prüfen, markieren, messen, drucken und nachverfolgen. Die Markierungen werden mit ihrem Status in der DWF-Datei gespeichert. Alles, was Sie dazu benötigen, sind Dateien im Format DWF bzw. DWFx.

Die Vorteile von Autodesk Design Review im Überblick:

• Mehr Effizienz: Verwenden Sie intuitive Werkzeuge, um Konstruktionen und Pläne in 2D oder 3D am Desktop zu messen, zu markieren und zu prüfen.
• Verbesserte Kommunikation: Versenden Sie Änderungen an interne und externe Projektbeteiligte, auch wenn diese nicht die ursprüngliche Designsoftware nutzen.
• Weniger Fehler & Kosten: Verringern Sie den Papierverbrauch und Abstimmungsfehler.
• Einfache Ansicht: Öffnen und zeigen Sie hochauflösende Zeichnungen, Karten und Modelle an.
• Exakte Messung: Messen Sie Teile, Bereiche, Flächen und Bemaßungen präzise aus.
• Markierungen & Notizen: Ergänzen Sie Kommentare, Informationen und Vorschläge für Konstruktionsänderungen an 2D- und 3D-Dateien.
• Nachverfolgung & Import von Änderungen: Änderungen lassen sich verwalten, nachverfolgen und in die Design-Anwendung übertragen, um den Prüfzyklus zu beenden.
• Drucken in Top-Qualität: Profitieren Sie von derselben Ausgabequalität wie in der ursprünglichen Design-Software.

Autodesk Design Review vs. Shared Views

Autodesk Design Review bietet gegenüber der bekannten Shared Views Funktion wertvolle Vorteile:

Mehrseitige DWF-Dateien
Über den Publizieren-Befehl können Sie mehrseitige DWF-Dateien erstellen. Darin können sowohl der Modellbereich als 3D-DWF, als auch alle Layouts als 2D-DWF enthalten sein. Wenn Sie mit dem Projektnavigator arbeiten, können sogar ganze Plansätze als DWF-Datei publiziert werden.

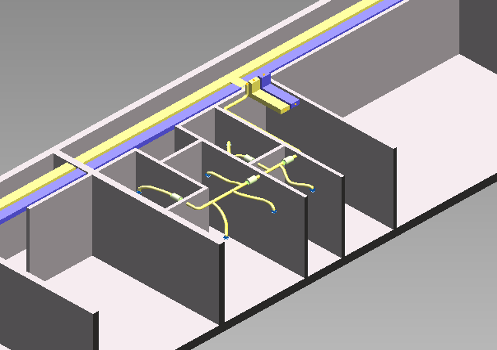

Objekte ausblenden

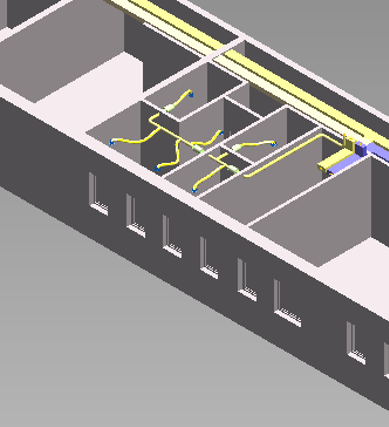

Schnitte

Erstellen von Kommentaren. Markieren und Messen.

Starten Sie den Markierungssatz-Manager z.B. in AutoCAD MEP und öffnen Sie den Markierungssatz aus der entsprechenden DWF-Datei.

Wählen Sie die entsprechende Markierung und öffnen Sie diese über rechte Maustaste.

Die Markierungen werden nun direkt in Ihrer CAD-Konstruktion angezeigt und können Schritt für Schritt abgearbeitet oder kommentiert werden.

Durch Schließen des Markierungssatz-Managers werden Ihre Anmerkungen in die zugehörige DWF-Datei übernommen.

Den DWG CAD-Viewer Autodesk Design Review können Sie hier kostenlos herunterladen.
