ACC Viewer 3D-Ansicht – Civil 3D Eigenschaften anzeigen

Neben den Informationen zur Geometrie eines Objektes oder Bauteils sind weitere Eigenschaften und Informationen (benutzerdefinierte Eigenschaften / Property Sets) wichtig, um Modelle im Bauprozess vollständig und besser zu verstehen. Sowohl einfache AutoCAD-Objekte als auch komplexe Civil 3D Objekte enthalten zahlreiche Eigenschaften. Im ACC Viewer möchte der Bauingenieur oder der Projektleiter sich die Modelle und Objekte mit diesen Eigenschaften sowohl in der 2D-, als auch in der 3D-Ansicht anschauen können. In der 2D Ansicht werden die Eigenschaften durch Markieren eines Objektes direkt vollständig angezeigt.

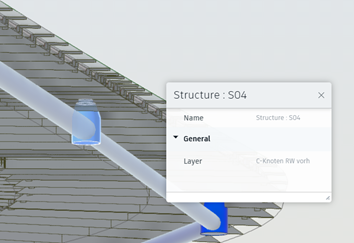

In der 3D-Ansicht fehlen viele dieser Eigenschaften zunächst und es werden z.B. nur Name und Layer angezeigt.

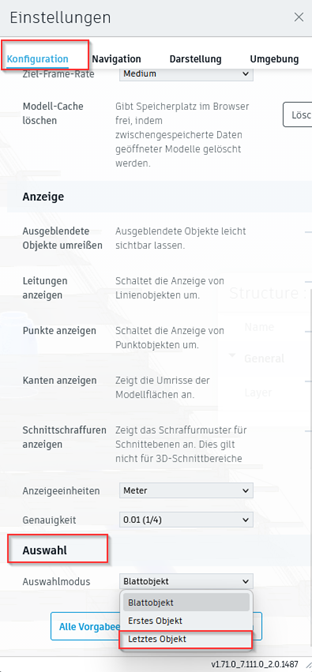

In den Einstellungen des ACC Viewers und im Register Konfiguration lässt sich dies unter Auswahl ändern. Unter Anzeige ist «Letztes Objekt» zu wählen.

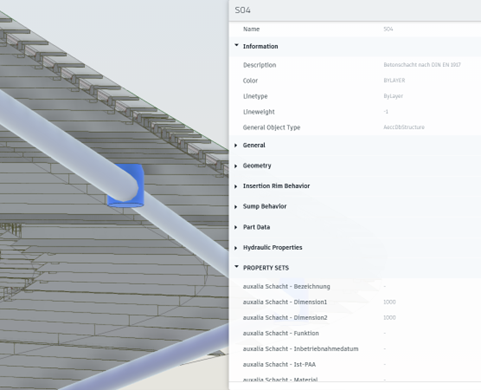

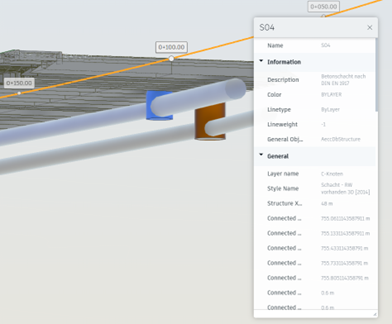

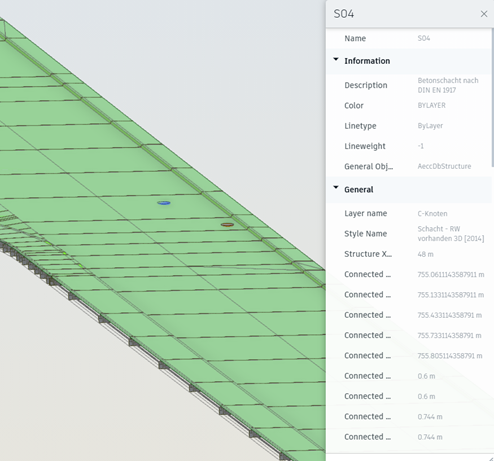

Nun werden alle Eigenschaften inklusive benutzerdefinierter Eigenschaften auch in der 3D-Ansicht angezeigt. Diese Einstellung im ACC Viewer bleibt generell bestehen, auch in anderen Ordnern und Projekten.

Nutzen Sie auch die ACC Tiefbauwerkzeuge für Civil 3D Projekte in der Cloud, um Ihre Civil 3D Projekte besser in der Cloud nutzen und betrachten zu können. Lesen Sie dazu auch diesen Artikel.

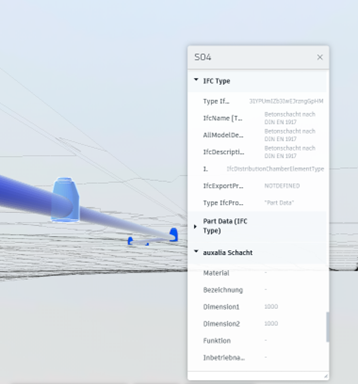

Übergibt man die C3D Objekte nach IFC können sowohl alle Eigenschaften aus Civil 3D als auch die benutzerdefinierten Eigenschaften und IFC spezifische Informationen angezeigt werden.
