Civil 3D 2025 CK DACH Schachtskizzen

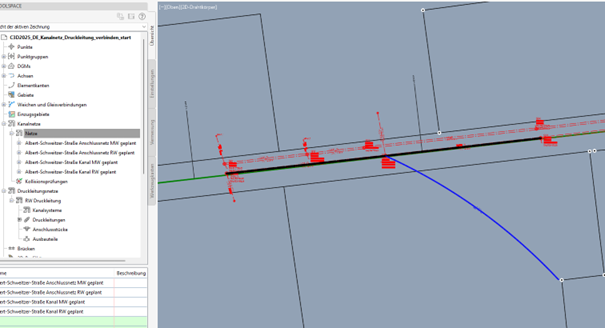

Kennen Sie das Zusatzprogramm Schachtskizzen aus dem Country Kit für Autodesk Civil 3D? Für die Schächte von Haupt- und Anschlussnetzen können Schachtskizzen erzeugt werden. Sie enthalten je Schacht Informationen zum jeweiligen Schacht und den angeschlossenen Haltungen. In Civil 3D 2025 können zusätzlich angeschlossene Druckleitungsnetze dargestellt werden. Ein Anwendungsfall ist eine Mischung zwischen einem «normalen» Kanalnetz und dem Anschluss eines Druckleitungsnetzes, wenn z.B. durch eine bewegte Topografie ein grösserer Höhenunterschied überwunden werden muss.

Sollten die Netze nicht miteinander verbunden sein, können sie dies über die rechte Maustataste erledigen, wenn Sie das Druckleitungsnetz ausgewählt haben (siehe Blogbeitrag Kanal- und Druckleitungsnetz verbinden).

Die Schachtskizzen rufen Sie über das Register Ausgabe aus.

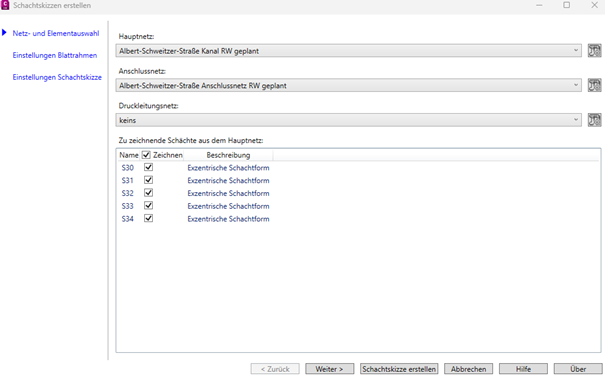

Zunächst sind das Haupt- und Anschlussnetz sowie das Druckleitungsnetz auszuwählen.

Anschliessend könne diverse Einstellungen für den Blattrahmen vorgenommen werden.

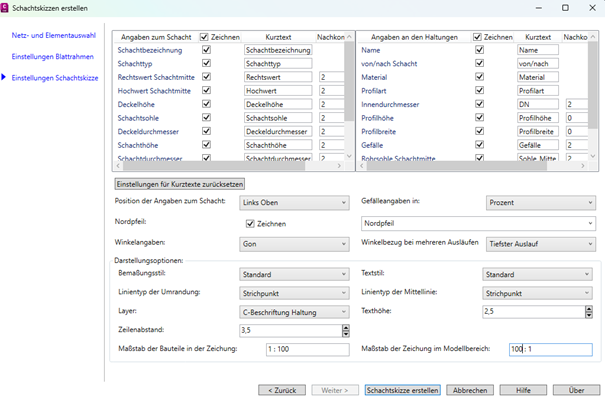

Abschliessend erfolgen Angaben und Einstellungen für die Schachtskizze, z.B. die Auswahl von Bestandteilen und die Festlegung von Schriftarten.

Die Schachtskizzen lassen sich frei im Modellbereich positionieren. In diesem Beispiel ist eine Schachtskizze mit einem Hauptnetz, einem Anschlussnetz sowie einem Druckleitungsnetz zu sehen. Schachtskizzen können in der Zeichnung jederzeit ersetzt und aktualisiert werden, wenn sich Netzkomponenten ändern.
