Rohraufhängungen mit der Revit ProjectBox einfach und schnell platzieren

Die Revit ProjectBox vereinfacht als umfassende Erweiterung von Autodesk Revit die BIM-konforme TGA-Planung erheblich. Auch bei der Platzierung von Rohraufhängungen leistet das Tool wertvolle Unterstützung.

Aktuell wurde die Familie für die einzelnen Rohrbefestigungen erweitert. So lässt sich nun etwa die Befestigungsplatte über mehrere Trassen ziehen.

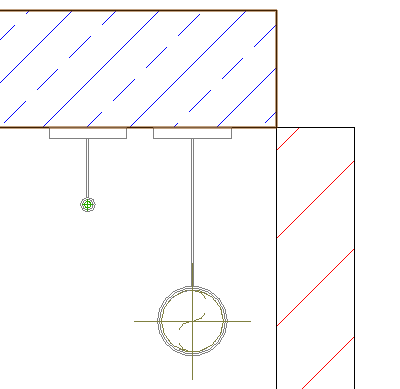

Nach dem Platzieren der Familie kann die Höhe der Rohrbefestigung eingestellt werden.

Zur Erklärung:

Zu 1: Wenn der Stegabstand berechnet werden soll, muss der Haken gesetzt sein. Unter 2 wird die Höhe der Rohrachse und die Höhe der UKD eingetragen. Wenn der Haken bei nicht gesetzt wird, gibt man bei 3 direkt den Abstand zur Decke ein.

Zu 4: Wird die Abhängung für ein Rohr mit Gefälle angewendet, muss hier ein Korrekturwert angegeben werden, damit die Aufhängung senkrecht platziert wird.

Zu 5: Die Abmessungen der Befestigungsschiene können an dieser Stelle angepasst werden.

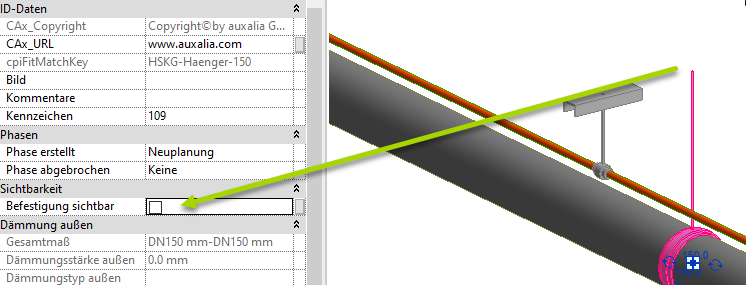

Die Befestigungsschienen lassen sich über den Sichtbarkeitsparameter schalten. Wenn diese Schiene für mehrere Rohraufhängungen verwendet werden soll, wird die Sichtbarkeit nur bei einer Aufhängung aktiviert.

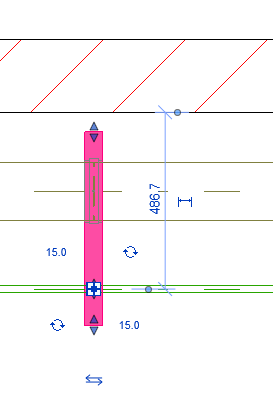

Die verbleibende Befestigung kann in der Grundrissdarstellung auf die notwendige Länge gezogen werden.

Praxis-Tipp: Um nachträglich die Nennweite zu ändern, nutzen Sie einfach das auxalia Tool .
