Autodesk Revit Tipps & Tricks: Leerrohre und Wandabwicklungen effizienter modellieren

Bei der modellbasierten Elektroplanung mit Autodesk Revit kann es vorkommen, dass man das Leerrohr in das Modell zeichnen möchte bzw. muss.

Die Leerrohrplanung in Revit mit den Standardfamilien ist allerdings nicht wirklich einfach. Deshalb haben wir diese mit der Revit ProjectBox angepasst, damit das Zeichnen der Leerrohre einfacher von der Hand geht.

Hierzu lassen sich, ganz nach Bedarf, verschiedene Ansichten nutzen:

Um das Modellieren von Leerrohren zu vereinfachen, wurden die Installationsbecher so gestaltet, dass wir davon direkt die Leerrohre erstellen können – und das in den gängigen Ausrichtungen.

Durch Markieren der Familie sehen Sie die Konnektoren, über die sich das Leerrohr mit einem Rechtsklick modellieren lässt.

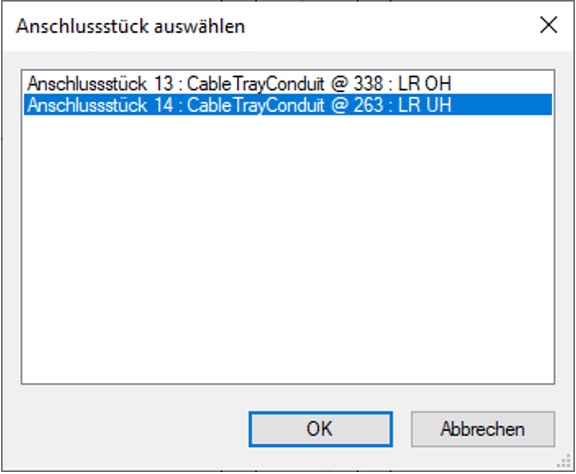

So erhalten Sie eine Auswahl an möglichen Anschlüssen:

Nun haben wir das Leerrohr an der Hand und können dieses modellieren.

Diese Vorgehensweise können wir auch auf eine andere Familie übertragen und erhalten dieselbe Auswahl wie zuvor.

Hinweis:
Wenn bereits die Anschlüsse, die sich hintereinander befinden, verwendet werden, erhalten Sie die Auswahl nicht mehr und zeichnen direkt vom letzten möglichen Konnektor!

In diesem Beispiel wird das Leerrohr über dem Boden verlegt. Die Leerrohr-Modellierung an Türen wird im Schnitt erstellt. Von dort aus lässt es sich auch sehr gut über den Grundriss modellieren:

Sobald wir eine Familie im Grundriss markieren, sehen Sie die Konnektoren. Mit einem Rechtsklick können Sie das Leerrohr zeichnen.

UH würde man hier auswählen, da wir mit unserem Leerrohr in den Boden möchten. Darum ist es hierbei wichtig, dass unser Leerrohr den Bezug EG hat. So lässt sich einfacher die gewünschte Höhe des Leerrohres erstellen.

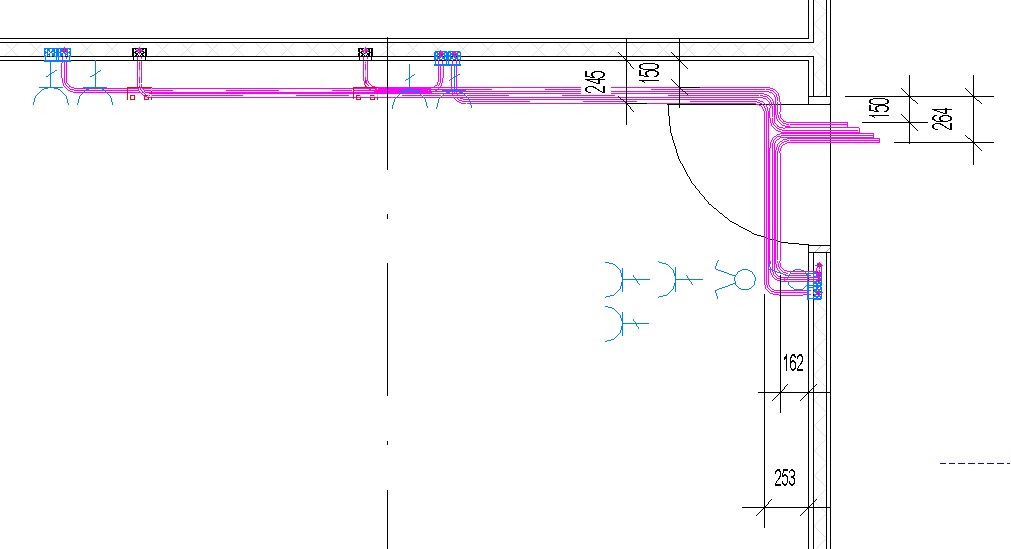

Das Ergebnis könnte dann so aussehen:

Hinweis:
Die Bögen der Leerrohre haben einen Biegeradius-Faktor (BogenFaktor Frei), um den Radius einstellen zu können. Standardmäßig ist dieser auf 1 gesetzt, das ermöglicht Ihnen eine deutliche Vereinfachung beim Modellieren.

Wandabwicklungen
Die meisten Revit Anwender nutzen für die Wandabwicklungen Schnitte. Dies hat zur Folge, dass man so viele Schnitte im Projekt hat, dass sich diese von den tatsächlich benötigten Konstruktionsschnitten etc. kaum noch unterscheiden lassen.

Eine Alternative hierzu bieten uns die Funktion „Ansicht“.

So erhält man 4 Wandabwicklungen, die Sie mit den gewünschten Ansichtsvorlagen versehen können. Ein wertvoller Vorteil bietet sich Ihnen bei der Struktur im ProjektBrowser:

Beim Kopieren werden auch alle Einstellungen kopiert. Sie müssen nur die Schnittlinien auf die gewünschte Wand verschieben.

Aus unserer Sicht eine sehr empfehlenswerte Funktion, die Sie am besten in aller Ruhe einmal testen sollten.

Webinar-Aufzeichnung: Leerrohre & Wandabwicklungen in der Elektroplanung effizienter modellieren

Sie möchten die Modellierung von Leerrohren und Wandabwicklungen mit Autodesk Revit vereinfachen und beschleunigen? Wie das in der Praxis funktioniert, zeigen wir Ihnen in unserem Experten-Webinar.

Erleben Sie, wie Sie mit angepassten Familien mit der Revit ProjectBox bei der Leerrohrplanung schneller ans Ziel kommen. Und wie die Funktion “Ansicht” in Revit zur Planung von Wandabwicklungen eine clevere Alternative zu Schnitten bietet.

Neugierig? Dann schauen Sie sich gleich unsere Webinar-Aufzeichnung im Rahmen der Reihe „auxalia-on-air“ an:
