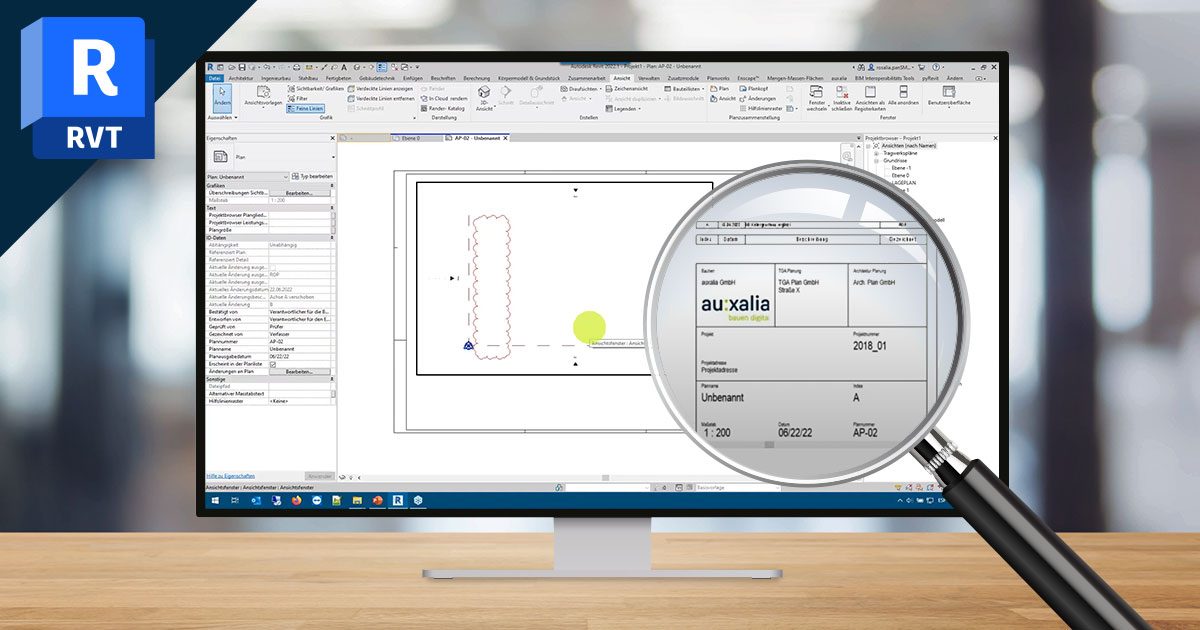

Autodesk Revit: Planköpfe intelligenter erstellen

Bei den auxalia Keynotes vom 22.-24. Juni 2022 fand u.a. die Hands-on-Session rund um die “Intelligente Plankopferstellung in Revit” großen Zuspruch. In der rund einstündigen Session konnten die Teilnehmer:innen in der Praxis erlernen, wie man eine Plankopf-Familie erstellt, die unterschiedliche Blattrahmen-Formate, Beschriftungsparameter sowie eine Liste der Änderungen auf dem Plan umfasst.

Hier noch einmal die Video-Aufzeichnung der Hands-on-Session. Die Inhalte in der Übersicht finden Sie hier im PDF.

.

Downloads

Zur Session wurde auch ein umfassendes Tutorial entwickelt, dass Sie hier mit den verwendeten Revit-Daten direkt anfordern können. Damit können Sie die einzelnen Schritte in aller Ruhe am eigenen PC durchgehen.

Hier das Inhaltsverzeichnis des Tutorials:

• Plankopf-Familie erstellen
  • Familienvorlage auswählen
  • Familie speichern

• Blattrahmen mit Plankopf verknüpfen
  • Blattrahmenfamilie in Plankopf Familie laden
  • Blattrahmen im Plankopf ausrichten und fixieren
  • Blattrahmen Parameter mit Plankopf Parameter verknüpfen

• Plankopf-Inhalt gestalten
  • Gruppe laden
  • Gestaltung mit Linien, Texten, gefüllten Bereichen oder Bildern
  • Vorhandene Beschriftungsparameter hinzufügen

• Gemeinsam genutzte Parameter erstellen
  • Fehlende Beschriftungsparameter erstellen
  • Gemeinsam genutzte Parameter erstellen

• Änderungsliste erstellen
  • Änderungsliste in der Familie erstellen
  • Formatierung

• Im Projekt verwenden
  • Plankopf Familie laden
  • Projektparameter aus gemeinsam genutzten Parameter hinzufügen
  • Änderungen im Projekt hinzufügen
