In Teil 1 dieser Blogreihe befassten wir uns mit dem Thema Zeichnungselemente in 2D. Heute möchten wir Ihnen einige Modellierfunktionen in 3D zeigen.
Erstellen Sie Vektorschatten als Blöcke oder Schraffuren mit frei einstellbaren Eigenschaften. Wählen Sie die Darstellung und die Projektion (Fernlicht, Punktlicht, Spot) und definieren Sie das Verhalten bei transparenten Materialien. Der Layer auf dem die Schatten erstellt werden, lässt sich bei der Erzeugung definieren.
Sie können aus einer 3D-Ansicht von Objekten in einer Zeichnung flache 2D-Projektionen mit ausgeblendeten Hintergrundlinien erstellen. Der Befehl 2D-Abbilder erstellen generiert Schnitte und Ansichten von Objekten in Ihren Zeichnungen, die nicht automatisch aktualisiert werden, wenn Sie Änderungen an Ihrem 3D-Modell vornehmen.

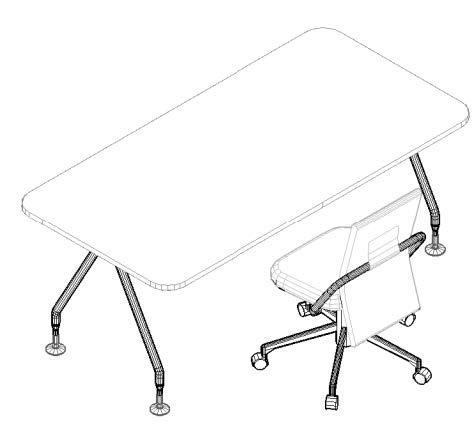

Mithilfe einer Vorentwurfsskizze können Sie aus Objekten in einer Zeichnung eine Freihanddarstellung der Objektgeometrie erstellen. Sie erstellen eine Vorentwurfsskizze, um die Mehrdeutigkeit eines in Bearbeitung befindlichen Entwurfs kenntlich zu machen oder eine ästhetisch ansprechendere Version einer Zeichnung zu produzieren. Es ist auch möglich, von einem Teil einer Zeichnung, den Sie als noch im Entwurfsstadium befindlich kennzeichnen, eine Vorentwurfsskizze zu erzeugen.
Vorentwurfsskizzen lassen sich von einer ganzen Zeichnung wie auch von Teilen einer Zeichnung anfertigen. Was die Objekte anbelangt, die in die Vorentwurfsskizze einzuschließen sind, so können Sie sowohl AutoCAD- als auch AEC-Objekte auswählen.
In Teil 3 unserer Blogreihe zu AutoCAD Architecture stellen wir Ihnen allgemeine Funktionalitäten vor, darunter die Projektverwaltung, Anzeigereihenfolge nach Layer und den Zeichnungsvergleich.
